彌合設計與制造之間鴻溝的關鍵步驟之一是生成 G 代碼文件。對于數控機床用戶而言，ArtCAM 是一款功能強大的工具，它能夠輕松創建復雜的圖紙并將其轉換為可加工的代碼。無論是新手還是專家用戶，都能輕松生成 G 代碼。 數控機床 按照本指南操作，該指南演示了該過程。我們可以一起分析每個階段，并幫助您為您的工作制作理想的文件。

什么是 ArtCAM？

專門 CAD/CAM軟件 ArtCAM 是一款用于數控機床設計和制造的軟件。它擁有獨特的精度極高的能力。 2D/3D 模型使其在各種行業中廣受歡迎，包括標志制作、珠寶制作、木工等。借助 ArtCAM 的各種工具，用戶可以在程序中直接繪制草圖、塑造和處理設計。ArtCAM 的直觀界面使將藝術概念轉化為精確的機器指令變得非常簡單，無論您正在創建的浮雕或雕刻的復雜程度如何。

該軟件強大的刀具路徑生成功能尤其受到用戶青睞，它簡化了數控加工的設計準備工作。用戶可以在同一平臺上選擇適合材料的理想刀具，調整切削深度，并自定義加工策略。對于希望使用數控機床實現數字設計的專業人士和愛好者而言，ArtCAM憑借其豐富的設計選項和強大的適應性，成為首選。

什么是G代碼？

用于操作數控機床的編程語言稱為G代碼，它指導機床的運動和動作以執行預定任務。可以將G代碼理解為一系列指令的集合，這些指令向機床指定了所有運動、速度和切削時間。G代碼的每一行都代表一個特定的動作，例如更換刀具、移動切削刀具或改變主軸轉速。

配置好設計和刀具路徑后，像 ArtCAM 這樣的 CAM（計算機輔助制造）軟件會生成 G 代碼文件。這些文件生成后會被送入數控機床的控制器，控制器讀取指令并執行必要的切削。由于 G 代碼的質量決定了加工項目的精度和效率，因此在執行加工之前進行精確的設置和模擬至關重要。

為什么使用 ArtCAM 生成 G 代碼？

ArtCAM憑借其強大的設計功能和易于使用的界面，是創建G代碼的絕佳選擇。以下是CNC用戶認為它更勝一籌的一些原因。

? ArtCAM 具有直觀的布局，可以實現高精度和詳細的設計 2D/3D 設計。
? ArtCAM 自帶的加工技術使刀具路徑生成更加容易。
? 支持多種類型的數控機床。

如何使用 ArtCAM 為數控機床生成 G 代碼

使用 ArtCAM 為您的數控機床創建 G 代碼是實現設計的關鍵步驟。您的數控機床使用 G 代碼（作為其語言）將您的數字圖紙解釋為精確的運動和動作。憑借其強大的設計和刀具路徑開發功能，ArtCAM 簡化了此過程并使您更容易生成精確的 G 代碼。無論您的經驗水平如何，通過學習如何使用 ArtCAM 生成 G 代碼，您的數控項目的質量和效率都可以大大提高。

設置您的 ArtCAM 項目

在開始設計之前，正確設置項目非常重要。確保有完美的安排后再開始項目。這是你開始的方式，

? 啟動您的計算機軟件。

? 從主菜單中選擇“新模型”，然后輸入項目的尺寸。這包括厚度、寬度和高度。

? 您所使用的材料類型將決定您可以使用的切割設置。

? 指定數控機床開始切割的位置，通常是左下角或中心位置。

創建或?qū)肽愕脑O(shè)計

現在是時候?qū)⒛脑O(shè)計導入ArtCAM了。您可以直接在軟件中創建新設計，也可以從其他CAD工具導入設計。

在 ArtCAM 中創建新設計

? 使用矢量繪圖工具繪制文本或基本形狀。借助此工具包，可以創建封閉對象、曲線和直線，用于數控加工。3D 如果您需要更復雜的設計，ArtCAM 提供建模工具。

? 您可以利用雕刻工具制作復雜的雕刻、浮雕和創建紋理。

導入設計

? ArtCAM 允許您導入 DXF、EPS 和 STL 如果您已經使用其他程序（如 AutoCAD 或 Adob??e Illustrator）規劃了項目，則可以使用以下格式。

? 只需通過導航至“文件”>“導入”來選擇文件即可。設計完成后，下一步是設置刀具路徑。

設置刀具路徑

刀具路徑是指數控機床雕刻設計圖案所遵循的路線。ArtCAM 通過提供針對不同類型切削的多種刀具路徑策略，簡化了這一過程。

刀具路徑類型

1. 2D 刀具路徑： 適用于簡單的切割操作，如雕刻或輪廓切割。這些是平面設計的理想選擇。

2. 3D 刀具路徑： 用于涉及深度和曲率的更復雜的設計，例如創建淺浮雕。

3. 鉆孔刀具路徑： 如果您的設計需要鉆孔，該刀具路徑將根據鉆頭的尺寸創建垂直孔。

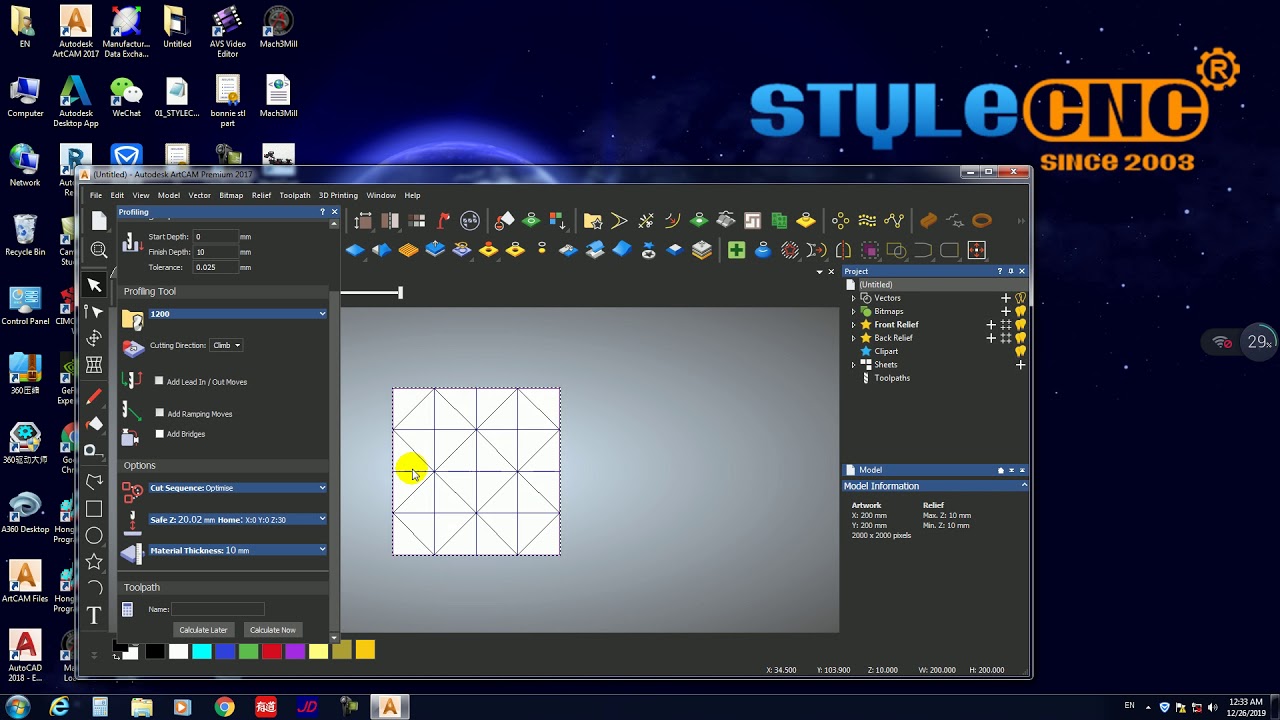

刀具路徑設置過程

? 選擇要加工的區域：要選擇您希望機器切割的設計部分，請使用 ArtCAM 中的選擇工具。

? 選擇正確的工具：通過調整直徑和切削深度等參數，ArtCAM 可讓您定義切削工具（例如立銑刀、球頭銑刀或 V 型鉆頭）。

? 定義加工參數：指定切削深度、主軸轉速 (RPM) 和進給率 (切削速度)。您要處理的材料和項目所需的精度水平將決定這些參數。

? 創建刀具路徑：參數準確后創建刀具路徑。ArtCAM 將使用您的設計和機器配置計算路徑。

模擬刀具路徑

在生成最終 Gcode 之前，模擬刀具路徑以檢查數控機床如何執行設計是一個好主意。借助 ArtCAM 的模擬功能，您可以看到切割預覽并在加工之前識別任何潛在問題。

確保材料或機器的任何部分都不會與刀具發生碰撞。如果發現任何問題，請返回刀具路徑設置并進行必要的調整。由于模擬可以消除錯誤，因此可以節省您的時間和資源。

生成 G 代碼

刀具路徑確定后，就可以生成G代碼文件了。這一步至關重要，因?yàn)閿?shù)控機床將使用G代碼來執行切割操作。

生成 G 代碼的步驟

1. 選擇后處理器：ArtCAM 與許多品牌和類型的數控機床兼容。選擇合適的后處理器，它可以將您的刀具路徑轉換為適用于您機床的 G 代碼。

2. 生成 G 代碼：選擇后處理器，然后單擊“生成 G 代碼”選項。文件將以“.nc”或“.tap”擴展名保存，或者以您的數控機床可以讀取的格式保存。

3. 保存文件：當您準備將 G 代碼文件發送到數控機床時，請將其保存在您方便訪問的位置。

將 G 代碼傳輸?shù)綌?shù)控機床

現在您有了 G代碼 文件準備好后，就可以將其加載到數控機床中了。根據機床的不同，加載方法有幾種。

? USB傳輸：許多數控機床可以通過U盤傳輸G代碼。要使用該文件，只需將其復制到U盤并插入計算機控制器即可。

? 直接連接：使用串行或 USB 連接，某些設備可實現計算機與數控之間的直接通信。

? 無線傳輸：如果您的數控機床支持無線連接，您可以通過 Wi-Fi 直接從您的計算機發送 G 代碼文件。

一旦上傳了 G 代碼，您就可以開始加工。

生成 G 代碼時應避免的常見錯誤

即使是經驗豐富的用戶在 G 代碼生成過程中也可能會犯錯誤。您可能會犯的一些常見錯誤包括：

1. 錯誤的刀具路徑配置：每天兩次驗證進給速度、主軸速度和刀具尺寸。

2. 忽視模擬：盡管模擬看起來很耗時，但它可以避免代價高昂的錯誤。

3. 使用錯誤的后處理器：確認你使用的后處理器適合你擁有的特定數控機床。

在 ArtCAM 中優化 G 代碼生成的技巧

要實現無縫且有效的數控加工，需要優化 ArtCAM 中的 G 代碼生成。通過簡化刀具路徑、修改進給率和安排設計層，您可以節省時間并提高項目的正確性。這些小調整可幫助您充分利用機器和材料，同時提高性能。以下是最大化 ArtCAM 的 G 代碼生成的一些提示：

? 使用圖層進行復雜設計：使用圖層可以幫助您有效地管理和安排項目中的多條刀具路徑。

? 使用樣品材料進行測試：在成品上執行 G 代碼之前，先在樣品上測試該代碼，確保一切正常運行。

? 優化刀具路徑以實現更快的切割：ArtCAM 允許您調整刀具路徑以實現最大效率。

? 嘗試調整切割順序和進給速度，以實現更快的生產速度，同時不犧牲質量。

為您的項目選擇合適的 ArtCAM 刀具路徑策略

ArtCAM 提供多種刀具路徑策略，在生成 G 代碼之前選擇正確的策略將決定切削質量和加工周期。輪廓刀具路徑沿二維矢量輪廓進行切削，適用于標牌文字、鑲嵌和零件輪廓加工。區域清除刀具路徑去除矢量邊界內部或外部的材料，適用于型腔、凹槽和平底型腔加工。 3D 粗加工時，粗加工刀具路徑使用平頭銑刀以較大的步距值清除大塊材料；精加工刀具路徑使用球頭銑刀以較小的步距沿著浮雕表面進行加工，從而在裝飾板、托架和家具部件上產生光滑的細節。

刀具路徑與機床的匹配與刀具路徑與設計的匹配同樣重要。標準三軸 數控木雕刻機 能夠高效地處理輪廓切割、型腔加工和單面浮雕。復雜的雕塑和環繞式雕刻需要使用輸出 G 代碼時可用的旋轉刀具路徑。 3D 數控銑床 ArtCAM 具備第四軸功能。其刀具路徑模擬預覽功能可讓您在投入材料之前在屏幕上驗證最終形狀，從而發現深度誤差、劃痕和遺漏區域，避免浪費材料和機床時間。

為您的數控控制器選擇合適的后處理器

后處理器是 ArtCAM 內部刀具路徑數據與數控控制器能夠識別的特定 G 代碼方言之間的轉換層。不同的控制器，例如 DSP、Mach3、GRBL、NCStudio 和新代，對 G 代碼指令的解釋在圓弧格式、主軸代碼和 safe-h8 處理方面存在細微差別。使用錯誤的后處理器會導致軸方向錯誤、主軸啟動順序錯誤，或者意外的快速移動導致刀具撞擊工件。

ArtCAM 自帶一個適用于常用控制器的后處理器庫，大多數數控雕刻機制造商也會提供與其機器固件匹配的推薦后處理器文件。在保存第一個 G 代碼文件之前，請確認您的機器使用的控制器，并在 ArtCAM 的輸出設置中加載相應的后處理器。進行空轉測試（主軸關閉，刀具抬起），以驗證軸運動、進給速度和換刀順序是否正確。如需了解更多兼容的設計和制造軟件，請參閱…… CNC軟件資源庫 列出最常用的 CAD/CAM軟件包 以及它們支持的文件格式和控制器兼容性。

ArtCAM導出后常見G代碼錯誤的故障排除

即使是設計合理的刀具路徑，如果導出的 G 代碼參數不匹配，也可能導致機床加工出現意外結果。最常見的問題之一是單位不匹配：ArtCAM 可能以毫米為單位導出，而控制器預期使用英寸，這會導致機床實際切割尺寸遠小于預期，甚至完全超出工件尺寸。務必檢查 G 代碼頭部是否指定了公制單位 G21 或英制單位 G20，并確認控制器的默認單位設置與之匹配。

進給速度誤差是第二常見的問題。如果導出的進給速度超過機床的最大移動速度，控制器會根據固件的不同，靜默地限制該值或發出警報。導出前，請務必將 ArtCAM 刀具路徑參數與機床的額定最大進給速度和快速移動速度進行比對。安全高度 (Safe-h8) 和回退值也需要注意；回退平面設置過低可能會導致刀具在切削過程中拖過夾具或壓緊裝置。請參閱相關指南了解更多信息。 常見的數控雕刻機問題及故障排除方案 涵蓋影響切割精度的其他機械和軟件問題。一旦您的工作流程調整完畢，該庫 免費 3D 數控雕刻機文件 提供可直接導入的設計，以便在實際項目中測試您的 ArtCAM 到機床加工流程。

結語

使用 ArtCAM 為數控機床生成 G 代碼非常簡單。您所要做的就是設置項目、設計、制作刀具路徑并導出 G 代碼文件。只要有一點經驗，您就可以創建出色的可加工文件，以保證準確和高效的輸出。永遠不要忘記使用適當?shù)暮筇幚砥鳌⒛M刀具路徑并正確將文件傳輸?shù)綌?shù)控機床。您的數字設計現在可以輕松變成現實。
